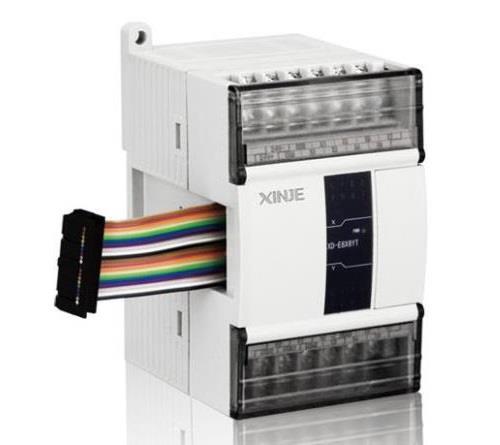

XD系列AD/PT/DA扩展模块
XD系列PLC适配模拟量右扩展模块；XD系列PLC一般可扩展10~16个模块；电源规格：DC24V；16（14）位高精度模拟量输入、10位高精度模拟量输出。
产品特点
XD系列PLC适配模拟量右扩展模块
XD系列PLC一般可扩展10~16个模块
电源规格：DC24V
16（14）位高精度模拟量输入、10位高精度模拟量输出
模拟量输入类型：电压、电流可选
模拟量输出类型：电压、电流可选
命名规则
1：
系列名称
XD
2：
指代扩展模块
E
3：
模拟量输入点数
2、3
4：
指代模拟量输入
AD
5：
温度输入点数
2、4
6：
指代传感器类型
PT
7：
模拟量输出点数
2
8：
指代模拟量输出
DA
型号一览表
型 号
功 能
XD-E2AD2PT2DA
2通道16bit精度模拟量输入（电流、电压可选）；
2通道PT100温度输入；
2通道10bit精度模拟量输出（电流、电压可选）
XD-E3AD4PT2DA
3通道14bit精度电流输入；
4通道PT100温度输入；
2通道10bit精度电压输出
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上
性能规格
XD-E2AD2PT2DA
模拟量输入（AD）
温度输入（PT）
模拟量输出（DA）
电压输入(V)
电流输入(mA)
电压输出(V)
电流输出(mA)
模拟量输入范围
0~5,0~10V
0~20,4~20mA
-100~500℃
—
最大输入范围
DC 0~15V
20~40mA
—
模拟量输出范围
—
—
0~5、0~10V
外部负载电阻2KΩ~1MΩ
0~20、4~20mA
外部负载电阻小于500Ω
数字输入范围
—
—
10位二进制数
(0~1023)
数字输出范围
16位二进制数
(0~65535)
-1000~5000
—
分辨率
1/65535(16Bit)
0.1℃
1/1023(10Bit)
综合精确度
0.8%
1%（相对最大值）
1%
转换速度
2ms/1通道
2ms/1通道
模块供电电源
DC24V±10%，150mA
XD-E3AD4PT2DA
模拟量输入（AD）
温度输入（PT）
模拟量输出（DA）
电流输入(mA)
—
电压输出(V)
模拟量输入范围
0~20,4~20mA
-100~500℃
—
最大输入范围
-20~40mA
—
模拟量输出范围
—
—
0~5、0~10V外部负载电阻2KΩ~1MΩ
数字输入范围
—
—
10位二进制数(0~1023)
数字输出范围
14位二进制数
(0~16383)
-1000~5000
—
分辨率
1/16383(14Bit)
0.1℃
1/1023(10Bit)
综合精确度
1%
1%（相对最大值）
1%
转换速度
2ms/1通道
2ms/1通道
模块供电电源
DC24V±10%，150mA
外观尺寸图（单位：mm）
XD-E2AD2PT2DA
XD-E3AD4PT2DA
