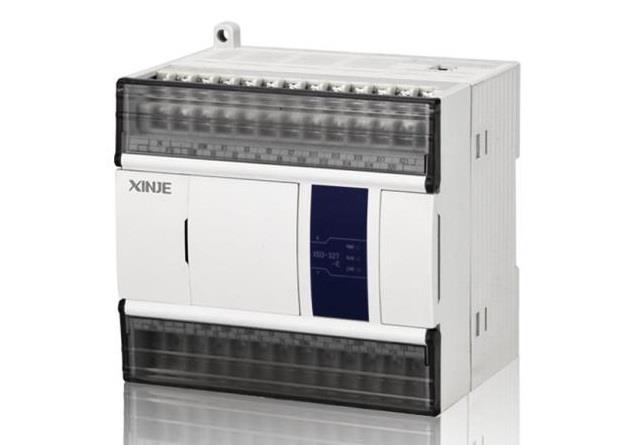

XDC系列基本单元
XDC系列运动总线型PLC，包含24、32、48、60点规格。兼容XD3的所有功能，支持X-NET运动总线功能。
产品特点
XDC系列运动总线型PLC，包含24、32、48、60点规格。
兼容XD3的所有功能
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）
电源规格：AC220V
支持X-NET运动总线功能
支持高速计数（高达80KHz）、2轴脉冲输出（高达100KHz）等特殊功能
标配232口，用于编程下载
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
||
|
NPN型 |
- |
XDC-24T-E |
- |
- |
XDC-24T-C |
- |
14点 |
10点 |
|
- |
XDC-32T-E |
- |
- |
XDC-32T-C |
- |
18点 |
14点 |
|
|
- |
XDC-48T-E |
- |
- |
XDC-48T-C |
- |
28点 |
20点 |
|
|
- |
XDC-60T-E |
- |
- |
XDC-60T-C |
- |
36点 |
24点 |
|
|
PNP 型 |
- |
XDC-24PT-E |
- |
- |
XDC-24PT-C |
- |
14点 |
10点 |
|
- |
XDC-32PT-E |
- |
- |
XDC-32PT-C |
- |
18点 |
14点 |
|
|
- |
XDC-48PT-E |
- |
- |
XDC-48PT-C |
- |
28点 |
20点 |
|
|
|
- |
XDC-60PT-E |
- |
- |
XDC-60PT-C |
- |
36点 |
24点 |
注意：PNP型PLC为定制机。
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
PORT1口 |
RS232，X-NET通讯方式，连接上位机、人机界面编程或调试 |
|
PORT2口 |
RS485/RS232，连接智能仪表、变频器等 |
|
PORT3口 |
扩展ED通讯口 |
|
安装 |
可用M3的螺丝固定或直接安装在的导轨上※2 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地）※3 |
注意：对XDC系列PLC而言，PORT2口分为RS232、RS485两个通讯接口，两个通讯口不能同时使用。
性能规格
|
项 目 |
规 格 |
||||||
|
程序执行方式 |
循环扫描方式 |
||||||
|
编程方式 |
指令、梯形图并用 |
||||||
|
处理速度 |
0.05us |
||||||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
||||||
|
用户程序容量※1 |
384KB |
||||||
|
I/O 点数 ※2 |
总点数 |
24点 |
32点 |
48点 |
60点 |
||
|
输入点数 |
14点X0~X15 |
18点X0~X21 |
28点X0~X33 |
36点X0~X43 |
|||
|
输出点数 |
10点Y0~Y11 |
14点Y0~Y15 |
20点Y0~Y21 |
24点Y0~Y27 |
|||
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||||||
|
内部线圈（Y）※4 |
1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||||||
|
内部线圈 （M、HM） |
92000点 |
M0~M74999【HM0~HM11999】 |
|||||
|
特殊用※6 SM0~SM4999 |
|||||||
|
流程（S） |
9000点 |
S0~S7999【HS0~HS999】 |
|||||
|
定时器（T） |
点数 |
7000点 |
T0~T4999【HT0~HT1999】 |
||||
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
||||||
|
计数器（C） |
点数 |
7000点 |
C0~C4999【HC0~HC1999】 |
||||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||||||
|
数据寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】 |
|||||
|
特殊用※6 SD0~SD4999 |
|||||||
|
FlashROM寄存器 （FD） |
14192字 |
FD0~FD8191 |
|||||
|
特殊用※6 SFD0~SFD5999 |
|||||||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||||||
|
口令保护 |
6位长度ASCII |
||||||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||||||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
功能配置表
×不支持 √支持
|
系列及 点数 |
USB口 |
232口 |
通信 |
扩展 模块 |
扩展 BD板 |
高速计数路数 |
脉冲输出路数（T型 /RT型） |
外部中断 |
||
|
485 通信 |
自由 通信 |
递增 模式 |
AB相 |
|||||||
|
XDC系列 |
||||||||||
|
XDC-24 |
× |
2 |
√ |
√ |
16块 |
1块 |
4 |
4 |
2 |
10 |
|
XDC-32 |
× |
2 |
√ |
√ |
16块 |
1块 |
4 |
4 |
2 |
10 |
|
XDC-48 |
× |
2 |
√ |
√ |
16块 |
2块 |
4 |
4 |
2 |
10 |
|
XDC-60 |
× |
2 |
√ |
√ |
16块 |
2块 |
4 |
4 |
2 |
10 |
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）
24/32点外观尺寸图：
48/60点外观尺寸图：
