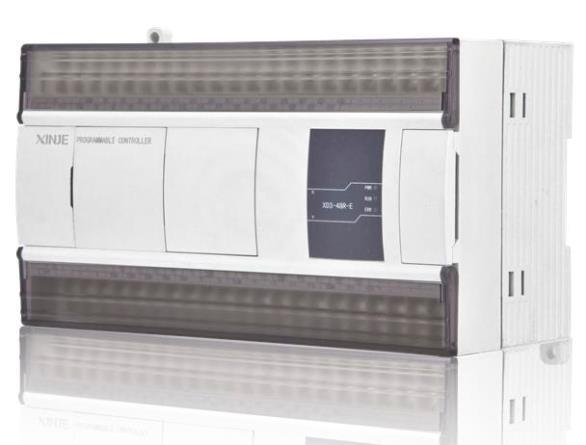

XD5-48D4T4-E
XD5系列差分机型PLC，支持差分型输入、输出信号。速度是XC系列的12倍，具备更大的内部资源空间。
产品特点
XD5系列差分机型PLC，支持差分型输入、输出信号
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、4轴脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD板
型号一览表
|
型 号 |
功 能 |
|
XD5-48D4T4-E |
4路差分高速脉冲输出、4路晶体管高速脉冲输出 |
外观尺寸图（单位：mm）
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
USB口 |
USB快速下载口，连接PC下载/上传/监控 |
|
COM1口 |
RS232，连接上位机、人机界面编程或调试 |
|
COM2口 |
RS485，连接智能仪表、变频器等 |
|
COM3口 |
用于连接左扩展ED模块 |
|
安装 |
可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地）※1 |
性能规格
|
项 目 |
规 格 |
|||
|
程序执行方式 |
循环扫描方式 |
|||
|
编程方式 |
指令、梯形图、C语言并用 |
|||
|
处理速度 |
0.05us |
|||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
|||
|
用户程序容量※1 |
512KB |
|||
|
I/O 点数※2 |
总点数 |
48点 |
||
|
输入点数 |
28点X0~X33（8点差分、20点NPN） |
|||
|
输出点数 |
20点Y0~Y23（8点差分、12点晶体管） |
|||
|
内部线圈（X）※3 |
1280点： X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||
|
内部线圈（Y）※4 |
1280点： Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||
|
内部线圈 （M、HM） |
87000点 |
M0~M69999【HM0~HM11999】※5 |
||
|
特殊用※6 SM0~SM4999 |
||||
|
流程（S） |
9000点 |
S0~S7999【HS0~HS999】※5 |
||
|
定时器（T） |
点数 |
7000点 |
T0~T4999 【HT0~HT1999】※5 |
|
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
|||
|
计数器（C） |
点数 |
7000点 |
C0~C4999【HC0~HC1999】※5 |
|
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
|||
|
数据寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】※5 |
||
|
特殊用※6 SD0~SD4999 |
||||
|
FlashROM寄存器（FD） |
14192字 |
FD0~FD8191 |
||
|
特殊用※6 SFD0~SFD5999 |
||||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
|||
|
口令保护 |
6位长度ASCII |
|||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
|||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域，不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
※9：V3.5.2及以下固件版本的XD5系列数据寄存器范围为D0~D59999。
功能配置表
×不支持 √支持
|
系列及 点数 |
USB口 |
232口 |
485 口 |
以太网口 |
扩展 模块 |
扩展 BD板 |
扩展ED |
高速计数路数 |
脉冲输出 路数（T型） |
外部中断 |
|
|
递增 模式 |
AB相 |
||||||||||
|
XD5-48D4T4 |
1 |
1 |
√ |
× |
16个 |
2个 |
1个 |
4 |
4 |
4 |
10 |
