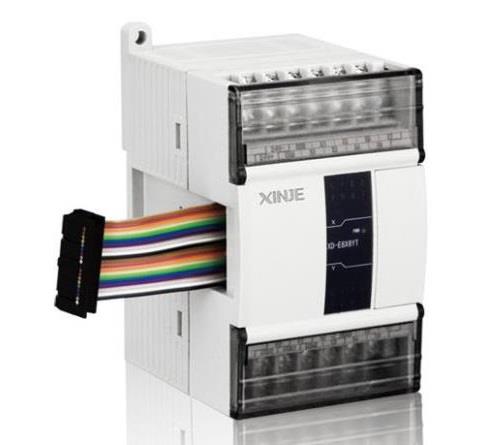

XD系列DA扩展模块
XD系列PLC适配模拟量输出右扩展模块，包含2、4点规格。XD系列PLC一般可扩展10~16个模块。电源规格：DC24V。12位高精度模拟量输出。模拟量输出类型：电压、电流可选。特殊型号模拟量输出为双极性。
产品特点
XD系列PLC适配模拟量输出右扩展模块，包含2、4点规格。
XD系列PLC一般可扩展10~16个模块。
电源规格：DC24V
12位高精度模拟量输出
模拟量输出类型：电压、电流可选
特殊型号模拟量输出为双极性
命名规则
|
1： |
系列名称 |
XD |
|
2： |
指代扩展模块 |
E |
|
3： |
模拟量输出点数 |
2、4 |
|
4： |
指代模拟量输出 |
DA |
型号一览表
|
型 号 |
功 能 |
|
XD-E2DA |
2通道模拟量输出模块(12bit)； 电流（0~20mA、4~20mA）、电压（0~5V、0~10V、-5~5V、-10~10V）可选 |
|
XD-E4DA |
4通道模拟量输出模块(12bit)； 电流（0~20mA、4~20mA）、电压（0~5V、0~10V）可选 |
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上
性能规格
项目
电压输出
电流输出
2DA
4DA
2DA
4DA
模拟量输出范围
0～5V、0～10V、
-5～5V、-10～10V
0～5V、0～10V
0～20mA、4～20mA
（外部负载电阻小于500Ω）-
（外部负载电阻2KΩ~1MΩ）
数字输入范围
12位二进制数（0~4095）
分辨率
1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit)
综合精确度
1%
转换速度
2ms/1通道
模拟量用电源
DC24V±10%，150mA
外观尺寸图（单位：mm）
